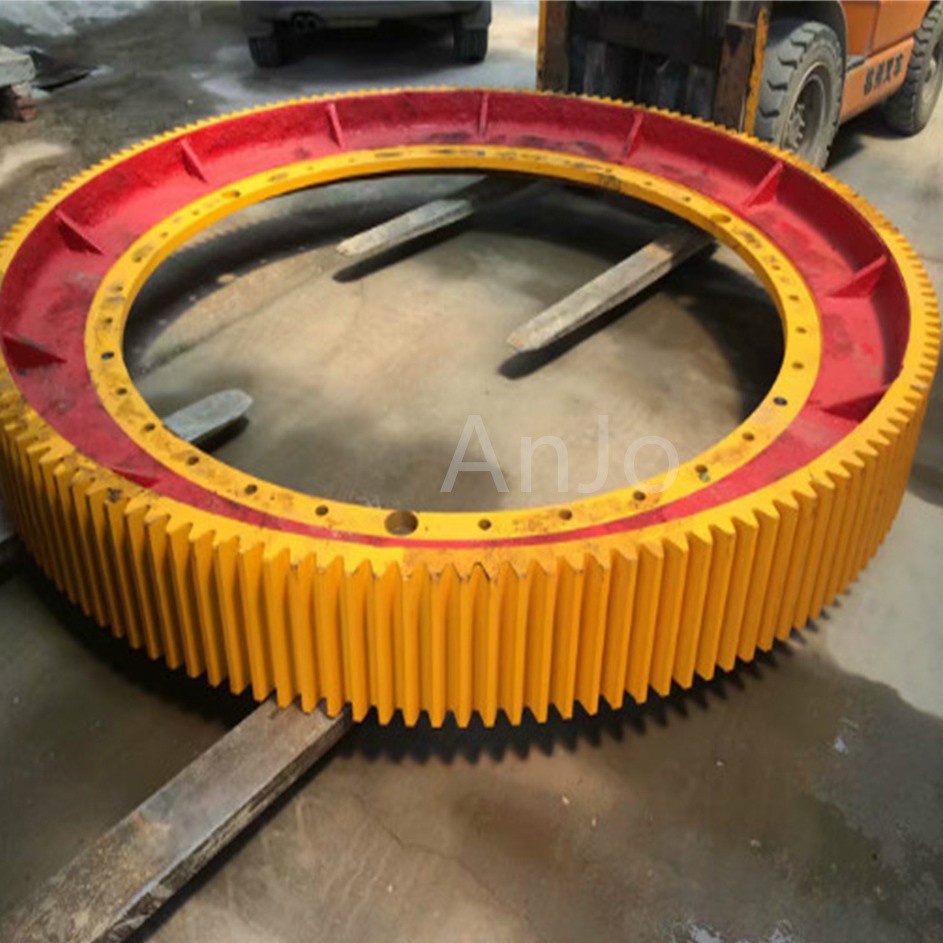

Gran roda d’engranatges

Una gran roda d’engranatges sol referir -se a engranatges de gran mida, mòdul o nombre relativament gran de dents, que tenen un paper important en la transmissió mecànica, també s’utilitza àmpliament en una altra aplicació que requereix un parell elevat i una transimissió de baix cost.

1. La roda gran engranatge és adequada per a una gran transmissió de parell.
2. Personalitzable segons els dibuixos del client.
3. Es poden proporcionar peces de transmissió relacionades, com ara la caixa de canvis, el motor, l'estació d'oli, el sistema de control.
4. Es pot dividir en diverses peces.



Processament de tall de filferro de grups d'acer gran engranatge
Antecedents de processament: en el camp de la fabricació d’acer, Big Gear és un component de transmissió mecànica important i el mètode de processament tradicional és de baixa eficiència i precisió limitada.
Dificultats de mecanitzat: gran diàmetre, forma de dents complexes, requisits elevats per a la precisió i la rugositat de la superfície dental, el mecanitzat tradicional és difícil assegurar la consistència del processament de la forma de les dents i l’acabat de la superfície de les dents i l’eficiència de processament és baixa.
Solució: 800 Màquina de tall de fil CNC de cinc eixos, mitjançant la seva funció d’enllaç de cinc eixos, pot ajustar de forma flexible l’angle d’inclinació del fil d’elèctrodes, per aconseguir la forma dental complexa del tall d’alta precisió; L’únic procés multi-tallador (tall rugós, tall fi, tall suau) garanteix tant l’eficiència del processament com la qualitat de la superfície.
Efecte de mecanitzat: en comparació amb el fresat tradicional d’engranatges, l’eficiència s’incrementa en més de 4 0%, l’acabat de la superfície dental arriba a RA0,8 μm i la consistència de la forma de la dent es millora significativament.

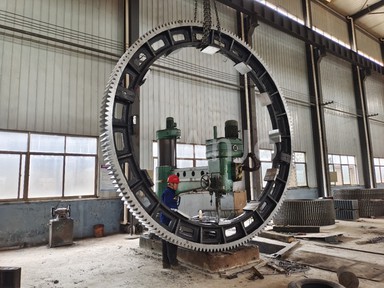

Exportar la perforació de grans engranatges de gran diàmetre
Antecedents de processament: una empresa de fabricació per dur a terme productes d’exportació de tasques de processament d’engranatges de gran diàmetre.
Dificultats de processament: el diàmetre de l’anell gran de l’engranatge és de més de 5 metres, i cal que s’acabin 96 forats a l’anell, que és difícil d’instal·lar; Cal suavitzar cada cara de cargol darrere dels 96 forats, però la cara del cargol està enfonsada a la capa interior de l’anell de les dents, l’espai de funcionament és molt limitat i l’engranatge és un producte d’arc circular, la cara del cargol s’estressa desigualment durant el processament i l’eina és fàcil de trencar.
Solució: desplegueu una unitat per al gran engranatge "especial", primer utilitzeu la unitat "especial" per tirar de la part superior, i després a l'extrem inferior de la taula per formar el ferro de dos angles per formar una placa de suport i, a continuació, instal·leu una presa a la posició de bisell de l'engranatge per evitar que es llisqui l'anell de les dents i, finalment, utilitzeu la placa de pressió del cargol com a passador per formar un tir; Els tècnics es troben al banc de treball, sonen el cos a la part inferior de l’anell de l’engranatge, instal·leu la vareta de l’eina, ajusteu la direcció de l’eina i supereu la limitació d’espai per al processament.
Efecte de mecanitzat: Després del treball dur, es va completar la perforació de la gran engranatge i la mòlta de la superfície del cargol.

Mill i altres equips Big Gear Hobbing Processament
Processament de fons: els grans engranatges en molins de carbó, molins i equips de ciment, amb gran diàmetre i pes gran, són parts clau amb el cicle de producció més llarg.
Dificultats de processament: Agafant el mòdul m =28, el nombre de dents Z =220, l'amplada de les dents B =700 i el gran engranatge del material ZG42CRMO com a exemple, el temps de processament és d’uns 30 dies segons dos rotllets rugosos i un de rotlle de referència i l’eficiència del processament és baix i el cost és alt.
Solució: El procés principal és el gir rugós → condicionament → Superfície de l’articulació de fresat → Turning semi-final → Retall del perfil de les dents → Dotació de planificació rugosa → Superfície de l’articulació de fresat secundari → Acabar el gir → Acabar l’engranatge de l’engranatge. Mentrestant, s’utilitza un petit planer hidràulic en lloc d’una màquina de hobbing per agitar les ranures, alleujant la pressió de producció d’una gran màquina de hobbing.
Efecte de processament: el temps de processament de la afició es redueix a 1/3 o fins i tot 1/4 de l’original, que amplia la vida útil de l’HOP i redueix el cost de l’HOP sense afegir una gran màquina de hobbing.

Mineria amb processament d’engranatges de bisell en espiral
Antecedents de processament: la mineria domèstica i altres indústries han augmentat la demanda d’engranatges de bisell en espiral amb un gran mòdul i un gran diàmetre, però es basen en importacions costoses i llargs temps de lliurament.
Dificultats de processament: per a la potència de transmissió de més de 5.000kW, un mòdul de més de 40 mm, un diàmetre de l’engranatge de més de 2000 mm, els requisits de 5, 6 Fabricació d’engranatges de bisell en espiral de precisió, especificacions de màquina, eines i requeriments de tractament tèrmic són molt elevats.
Solució: Utilitzant la fresadora de l’engranatge CNC domèstic, la màquina de mòlta, amb el mètode de mecanitzat de contorn de dents de Gleason per al processament.
Efecte de processament: es pot processar per complir la precisió i els requisits de vida de l’engranatge de bisell espiral.
