Reductor de velocitat de la grua

Definició

Un reductor de velocitat de la grua és un dispositiu mecànic instal·lat entre la font d’alimentació (com un motor elèctric) i el mecanisme de treball d’una grua. Utilitza un convertidor de velocitat de l’engranatge per baixar la velocitat de rotació del motor fins al nivell requerit i augmentar el parell, permetent a la grua realitzar tasques com aixecar, moure i girar objectes pesats a la velocitat i la força adequades.



Principi de treball

Normalment funciona basant -se en el malla dels engranatges. La potència d’una font d’energia rotativa d’alta velocitat com un motor elèctric o un motor de combustió interna es transmet a l’eix d’entrada del reductor de velocitat. A l’eix d’entrada, hi ha un petit engranatge que es mou amb un gran engranatge a l’eix de sortida, aconseguint el propòsit de la reducció de la velocitat i l’augment del parell. En alguns casos, es poden utilitzar múltiples parells d’engranatges amb nombres de dents diferents per aconseguir la relació de reducció desitjada.



Tipus

Reductors de velocitat de la velocitat helicoïdal: Disposa de gran capacitat i fiabilitat de parell, adequats per a unitats de grues d'alta capacitat. Normalment tenen múltiples etapes de reducció, amb opcions per a eixos d’acer de carboni sòlids o buits, engranatges involucrats, carcasses de fosa accidentades i es poden muntar verticalment.

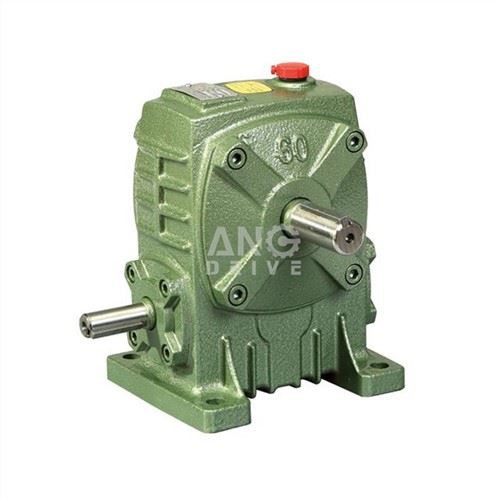

Reductors de velocitat de l’engranatge de cuc: Aquestes tenen les característiques de l’auto-bloqueig invers i poden proporcionar una gran proporció de reducció. Els eixos d’entrada i sortida no són ni al mateix eix ni al mateix pla. Tot i això, generalment tenen un gran volum, una baixa eficiència de transmissió i una precisió relativament baixa.

Reductors de velocitat de l’engranatge planetària: Són coneguts per la seva estructura compacta, la petita liquidació de retorn, alta precisió, una llarga vida útil i un gran parell de sortida. Però són relativament més cars.



Funcions

Reducció de velocitat i augment del parell: Redueix l’elevada velocitat del motor a una velocitat adequada per al mecanisme de treball de la grua i augmenta simultàniament el parell per permetre que la grua s’elevi i mogui càrregues pesades amb facilitat.

Reducció d’inèrcia: Redueix la inèrcia de la càrrega connectada a la grua, que és beneficiosa per a l'estabilitat i el control de precisió dels moviments de la grua. La reducció d’inèrcia és proporcional al quadrat de la relació de reducció.



Avantatges

Alta capacitat de càrrega: Els engranatges dels reductors de velocitat de la grua solen patir processos com la carburització, el calma i la mòlta, cosa que millora significativament la seva capacitat de càrrega en comparació amb els reductors d'engranatges ordinaris.

Mida petita i pes lleuger: Amb la mateixa capacitat de càrrega, ocupen menys espai i pesen menys que la superfície de les dents suaus i els reductors de dents durs mitjans, facilitant la instal·lació i l’ús a les grues.

Alta eficiència, baix soroll i baixa vibració: Mitjançant la trituració i la retallada d’engranatges, la precisió es millora, donant lloc a una alta eficiència de transmissió, baixa vibració i baix soroll durant el funcionament, cosa que ajuda a millorar l’entorn de treball i la vida útil de la grua.



Directrius per mantenir un reductor de velocitat de la grua

Inspeccions regulars

Frecuència: Inspeccionar mensualment o trimestralment.

Contingut: Comproveu si hi ha danys visibles, nivell i qualitat de petroli, cargols ajustats i problemes de l’eix.

Lubricació

Selecció d’oli: Utilitzeu el lubricant recomanat.

Llista: Canviar o remuntar tal com es recomana.

Inspecció: Comproveu si hi ha fuites o bloquejos.

Neteja

Extern: Retireu la pols i la brutícia.

Intern: Netegeu després de drenar oli, seguint les instruccions.

Ajust i alineació

Alineació: Assegureu -vos una alineació adequada per evitar el desgast.

Cinturó/cadena: Ajusteu la tensió si escau.

Prova de rendiment

Proves regulars: Realitzar proves per assegurar el funcionament normal.

Test dels elements: Comproveu la temperatura, el soroll, la vibració i l'eficiència.

Conservació de registres

Registres de manteniment: Registre tot el manteniment.

Dades de rendiment: Feu un seguiment de les dades per detectar problemes abans d’hora.

Formació de l’operador

Entrenament: Proporcionar formació regular sobre ús i manteniment.

Seguretat: Destacar la seguretat i els horaris següents.

Peces de recanvi

Parts genuïnes: Utilitzeu parts genuïnes per a la fiabilitat.

Parts de recanvi: Mantingueu recanvis per reduir el temps d’inactivitat.

Manteniment estacional

Hivern: Escorreu l’aigua i utilitzeu lubricants adequats.

Estiu: Comproveu si hi ha problemes de sobreescalfament o de lubricació.



Especificació per al reductor de velocitat de la grua:

Caixa de canvis industrial Ang HB
Tipus	Tipus d’eix paral·lel helicoïdal, tipus bisell-helicoïdal de tipus dret
Model	H1/B1~H26/B26
Potència d'entrada	3 ~ 5000 kW;
Velocitat d'entrada	750rpm~1500rpm
Proporció de reducció	1/1.25 ~ 1/450
Parell de sortida	3 ~ 900kn.m
Instal·leu el tipus	Peu / eix sòlid / eix buit / brida de sortida ...
Eficiència	98%en fase, 2- Etapa 96%, 3- Etapa 94%, 4- Etapa 92%
Precisió de l’engranatge	Manteri precís, classe 6
Posició de disseny	A / B / C / D / E / F / G / H / I
Accesoris	Ventilador de parada / refrigeració de refrigeració / bomba / bomba d’oli / tanc de compensació ...



Característiques de reductor de velocitat de la grua:

1. Alta eficiència i estalvi de potència.

2 rangs de velocitat àmplia i un parell alt.
3. Multiestructura, diversos mètodes de muntatge.

4. Suport elevat de càrrega, transmissió estable i nivell de soroll baix.

5. SELLING EXTENCIAL, àmplia gamma d’aplicacions industrials.

6. Adopta diversos modes de refrigeració i lubricació.



Aplicació típica

♦ Mineria de carbó

♦ Equips de central elèctrica
♦ Indústria metal·lúrgica
♦ Maquinària formadora de metalls
♦ Indústria petroquímica
♦ màquina minera
♦ Maquinària aixecant



Per què triar -nos?

Avantatges ● Lliure de fuites de petroli ● Eficiència més alta ● Soroll baix ● Augment de baixa temperatura ● Preu baix
	Engranatges   ● Alta precisió de grau 6 ● Carburitzar per augmentar la força ● capaç de treballar amb una càrrega pesada
Inspecció   ● Prova 100% de funcionament ● Comprovació de fuites de petroli ● Comprovació del soroll ● Prova de vibracions
	Habitatge   ● Material de gran resistència HT250 ● Processament de la Trinitat de cada costat ● Es garanteix la concentricitat



Cap

P: Com enviar -nos?
R: Està disponible per aire, o per mar o per tren.

P: Com pagar els diners?
R: Es prefereix T/T i L/C, amb moneda diferent, inclosos USD, EUR, RMB, etc.

P: Com puc saber que el producte és adequat per a mi?
A: >1ST confirm drawing and specification >2nd test sample >Producció massiva de tercer lloc.

P: Puc venir a la vostra empresa a visitar -la?
R: Sí, us convidem a visitar -nos en qualsevol moment.
